探路者系列固定式氨气检测仪
别名：探路者系列氨气报警器/探路者系列氨气探测器/探路者系列氨气变送器/探路者系列氨气探头
型号：AATL-NH3系列（原型号：APEG-T-NH3）
核心特点：支持4种类气体同时检测、集成温湿度检测、支持泵吸和扩散两种采样方式、物联网产品
产品简介：AATL探路者系列固定式氨气检测仪是安帕尔公司根据客户市场需求和多年行业应用经验推出的一款高性能、功能齐全的中高端现场在线气体监测仪器。除了自带温湿度检测外，最大支持同时检测4种气体。探路者系列固定式氨气检测仪有分为通用款和专用款，通用款为执行国家标准，可以批量生产的产品；专用款为结合客户应用场景及需求专业定制，产品更专业更可靠。其主要功能是：将现场检测到的气体浓度（温湿度），转换为对应的标准信号（标准信号种类选择请参考技术参数表），然后将信号传输到PLC、DCS、报警控制主机等上位机进行统一显示管理和控制，从而组成功能强大的智能化气体检测报警控制系统。探路者系列固定式气体检测仪内置3组继电器，可控制外围声光报警器、风机、电磁阀等设备。支持选配定位、震动检测等多种功能，如该设备连入安帕尔服务器，可实现远程监测、远程设置报警值和远程标定等功能。该系列产品适用于石油石化、矿业、燃气、航天军工、化工、电力、科研院所、市政工程、医疗卫生、冶金等各行业领域。 ...
产品特点
☆ 超高清LCD彩色显示屏,可实时显示检测数据、状态信息、时间、温湿度,通信、信号强度、声音、存储状态、定位等信息。
☆ 自带3个LED指示灯,可显示正常、报警、故障不同的工作状态。
☆ 支持有线输出RS485、RS232、4- 20mA、0-5V、CAN总线、Hart、无线输出LORa、4G、4G+GPS、NB-IOT、WIFI、蓝牙等多种通讯功能,支持同时输出有线+无线。
☆ 支持Al语音播报,可以通过语音指令“小帕小帕”唤醒设备对设备进行设备浓度读取、修改报警值、IP端口、上传周期等参数修改功能。
☆ 支持GPS/北斗定位功能。
☆ 安装方式:壁挂式、杆式(横杆或竖杆)、吸顶式、管道式等多应用场景
☆ 双防爆认证、CPA认证、盐雾认证、防护IP67认证、ROSH、CE、CNAS计量认证。
注：关于探路者系列固定式氨气检测仪更多特点请咨询厂家——安帕尔
功能参数
项目内容 |
探路者系列固定式氨气检测仪 |
|||||
产品型号 |
AATL |
|||||
版本类别 |
标准版 |
专用款 |
||||
产品外型 |
|
根据现场应用场景 |
||||
产品形态 |
一体式\分体款\泵吸款 |
|||||
外壳材质 |
铝合金：主体+上盖 |
主体+上盖：工程塑料/铝合金/316L不锈钢； |
||||
外壳颜色 |
青蓝（主体）+乳白色（上盖） |
青蓝（主体）+银白色（上盖） |
||||
气体检测参数 |
检测气体 |
可检测600种气体中的任意1-4种 |
||||
气体量程 |
参考常见气体检测范围 |
依据现场情况确定，详情请咨询我司技术支持。 |
||||
检测气体 |
电化学、催化燃烧、半导体、红外、PID、热导式 |
根据现场应用场景进行选择 |
||||
显示单位 |
ppm、mg/m3、 ppb、pphm、%VOL、%LEL(部分可切换) |
|||||
分 辨 率 |
≤量程的千分之一 |
≤量程的千分之一 |
||||
精 度 |
≤±3%FS |
≤±1%FS |
||||
重 复 性 |
≤±3%FS |
≤±1%FS |
||||
响应时间 |
参考国标GB 12358-2024 |
优于国标GB 12358-2024 |
||||
检测方式 |
扩散式、管道式、流通式、泵吸式。 |
根据现场应用场景进行选择 |
||||
采样方式 |
扩散式、压差式、泵吸式 |
|||||
恢复时间 |
满足国标/行标/团标/企标 |
|||||
选配检测参数 |
温湿度检测 |
量程：温度：-40-70℃；湿度：0-100%RH； |
||||
气压检测 |
量程：0-10kpa/0-1000kpa（可选其他量程）；(选配) |
|||||
外挂第三方传感器功能 |
支持第三方传感器接入；供电要求DC3.3V/DC5V； |
|||||
功能参数 |
显示方式 |
320*240高清彩屏2.0寸，可显示时间、工作状态、检测数据、名称、单位、通讯状态、信号强度等信息 |
||||
指示灯 |
3个LED指示灯，可显示不同的工作状态 |
|||||
系统语言 |
中文（默认）和英文可切换，其它语言可以定制； |
|||||
操作方式 |
按键（开盖）+遥控+支持远程手机/PC端设置参数 |
|||||
安装方式 |
壁挂式、吸顶式、杆式（横杆/竖杆）、管道式 |
|||||
通讯输出 |
有线信号：三线制4-20mA、电压0-5/10V 、三线制4-20mA+RS485、RS485 、Hart、CAN总线； |
|||||
继电器输出 |
默认2组继电器输出（可选3组），继电器可设置延时/锁定/自恢复； |
|||||
防拆功能 |
/ |
有(选配) |
||||
AI语音播报功能 |
支持智能语音播报（选配） |
|||||
报警方式 |
显示屏闪屏报警、指示灯报警、远程无线输出报警、声光报警器报警（选配）、故障报警 |
|||||
温度补偿 |
具有温度补偿功能（选配） |
|||||
提醒功能 |
支持传感器到期提醒、标定周期提醒 |
|||||
存储功能 |
本地可存储操作记录1000条、报警记录2000条， |
|||||
数据恢复功能 |
支持数据恢复功能、浓度校准误操作自动识别并阻止，可以避免由于操作不当引起的不良； |
|||||
保护功能 |
间歇式检测、传感器自动保护功能 |
|||||
远程设置 |
可通过4G、5G、WIF等无线通讯联网进行远程参数配置 |
|||||
升级功能 |
支持使用烧录器或者仿真器可以对设备程序进行升级；支持SD卡升级；可通过平台进行远程升级。 |
|||||
标定功能 |
零点自动校正功能；高点自动校正功能；温湿度标定功能；最大支持5级校准，确保测量的线性度和精度。 |
|||||
复位与重启功能 |
设备支持硬件复位，设备内置硬件看门狗，保证终端死机时能够自动重启并恢复； |
|||||
日志记录 |
可记录运行日志、操作日志、采集上传记录、超量程使用记录、校准日志等。 |
|||||
数据安全 |
/ |
可支持安全芯片硬加密功能（选配） |
||||
性能参数 |
工作温度 |
-40℃～70℃ |
根据现场应用场景进行选择 |
|||
工作湿度 |
10%～95%RH，无冷凝（湿度>90%RH，凝露可选配过滤器） |
根据现场应用场景进行选择 |
||||
工作压力 |
86～106KPa（其他） |
根据现场应用场景进行选择 |
||||
功耗 |
结合传感器原理及仪表功能需求来决定； |
|||||
重量 |
1.5KG（标准款） |
根据现场应用场景进行积木组合 |
||||
供电 |
12-36DCV，典型供电24VDC |
|||||
上报缓存 |
在设备通信异常时上传失败的数据可缓存本地，当通信恢复后下一次上报周期或事件时， |
|||||
使用寿命 |
仪表：＞5年；传感器（具体由选择型号确定） |
|||||
总体尺寸 |
标准尺寸：166.4mm*211.5mm*64.2mm(宽*高*厚）注：具体以实物为准 |
|||||
接线口尺寸 |
内螺牙M20*1.5（ G1/2内螺牙、G3/4内螺牙、1/2NPT内螺牙、NPT3/4NPT内螺牙为选配） |
|||||
管道式安装螺牙尺寸 |
外螺牙M45*1.5 |
|||||
产品认证 |
隔爆：Ex db llC T6 Gb, Ex tb llC T80℃ Db |
|||||
附件 |
包装纸盒、说明书、保修卡、出厂检测报告、遥控器（赠品）、标定罩（选配）、电源适配器（选配）、 |
|||||

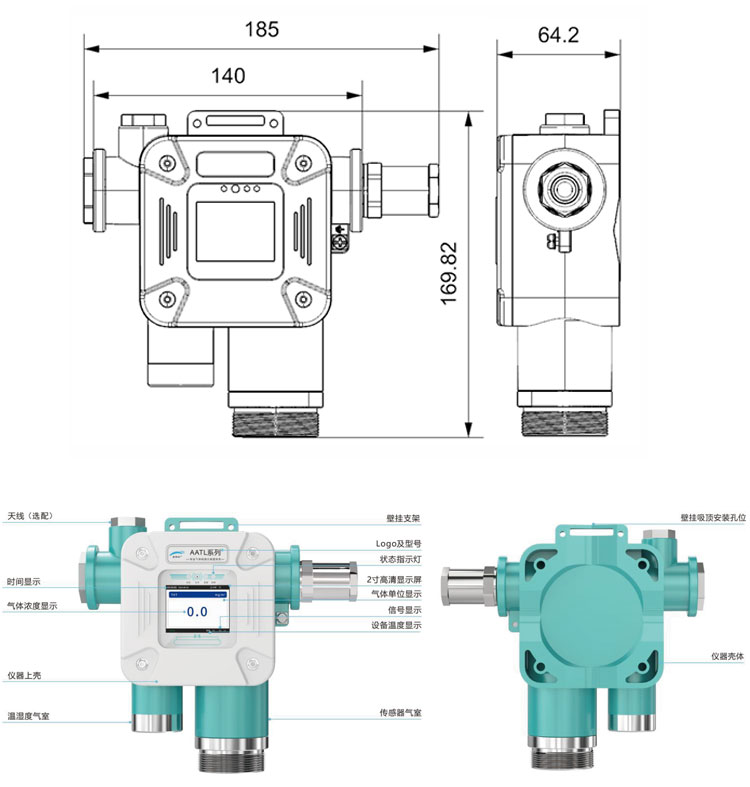

产品尺寸图

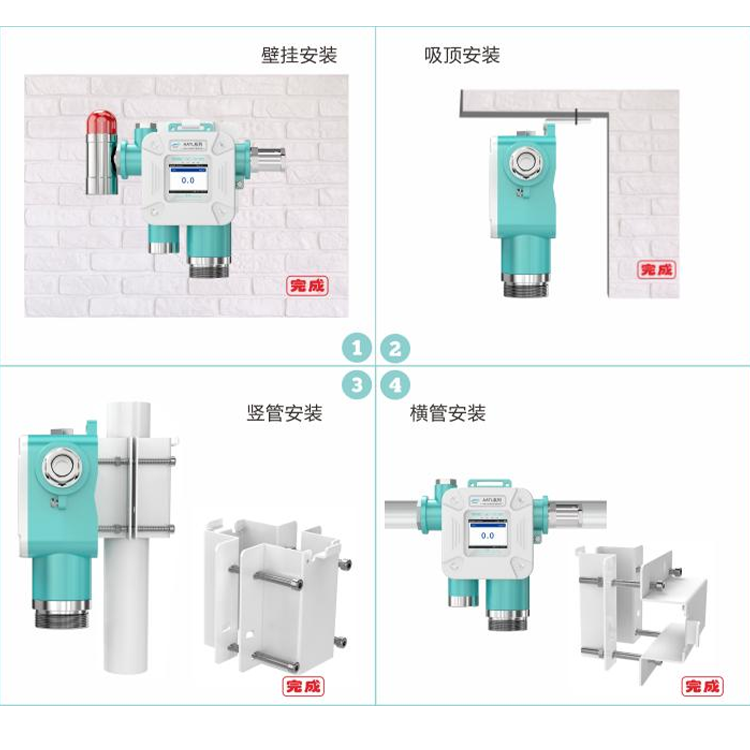

使用示意图
