巅峰系列氨气复合型气分检测仪（氨气+其它9种参数）
别名：巅峰系列氨气复合气分报警器/巅峰系列氨气复合气分探测器/巅峰系列氨气复合气分变送器/巅峰系列氨气复合气分探头
型号：AADF系列（原型号：APEG-NH3）
核心特点：最大支持10种类气体成分同时检测、可增加视频录制功能、可兼容非气体类检测因子、无需供电可自工作一年以上、支持泵吸和扩散两种采样方式、定位功能、物联网产品
产品简介：AADF巅峰系列固定式氨气检测仪是一款根据市场多年经验针对工业安全领域开发的新一代气体检测仪，产品采用一体化模块设计，支持扩散和泵吸两种采样方式，可支持1-10参数气体检测，拥有IP68防护能力，防爆设计，支持水位检测、温湿度检测，带定位功能，可扩展井盖异动检测、震动检测等多功能传感器，可通过无线通讯方式实时上传监测数据，实现市政燃气管网、地下井室等隐蔽爆燃风险的动态、整体监测，早期预警与协调联动，为住建、城管、应急等政府监管部门，以及燃气生产经营企业提供精准可靠的实时数据，实现城市燃气安全运行的精细化管理。 ...
产品特点
☆ 物联网功能:可连接安怕尔服务器来实现手机和电脑远程监控、报警提醒和报警值设置等。
☆ 超高清LCD彩色显示屏,可实时显示检测数据、状态信息、时间、温湿度,通信、信号强度、声音、存储状态、定位等信息。
☆ 自带3个LED指示灯,可显示正常、报警、故障不同的工作状态。
☆ 支持有线输出RS485、RS232、4- 20mA、0-5V、CAN总线、Hart、无线输出LORa、4G、4G+GPS、NB-IOT、WIFI、蓝牙等多种通讯功能,支持同时输出有线+无线。
☆ 支持Al语音播报,可以通过语音指令“小帕小帕”唤醒设备对设备进行设备浓度读取、修改报警值、IP端口、上传周期等参数修改功能。
☆ 支持GPS/北斗定位功能。
☆ 安装方式:壁挂式、杆式(横杆或竖杆)、吸顶式、管道式等多应用场景。
注：关于巅峰系列固定式氨气复合气分检测仪更多特点请咨询厂家⸺安帕尔
功能参数
项目内容 |
巅峰系列固定式氨气复合气分检测仪 |
|||
产品型号 |
AADF |
|||
版本类别 |
标准版 |
专用款 |
地下井室专用款 |
|
产品外型 |
|
根据现场应用场景进行积木组合 |
|
|
产品形态 |
扩散式；泵吸式 |
|||
外壳材质 |
主体+上下盖：铝合金； |
主体+上下盖：工程塑料/铝合金/316L不锈钢； |
主体+上盖：工程塑料 |
|
外壳颜色 |
铝合金壳体：青蓝（主体）+乳白色（上下盖）； |
铝合金壳体：青蓝（主体）+乳白色 |
塑料壳体：天蓝色（主体）+黑色 |
|
气体检测参数 |
检测气体 |
可检测600种气体中的任意 |
甲烷 |
|
气体量程 |
参考常见气体检测范围 |
依据现场情况确定， |
0-100%LEL |
|
检测气体 |
电化学、催化燃烧、半导体、红外、PID、热导式、荧光法等 |
根据现场应用场景进行选择 |
激光 |
|
显示单位 |
ppm、mg/m3、 ppb、pphm、%VOL、%LEL(部分可切换) |
%VOL、%LEL |
||
分 辨 率 |
≤量程的千分之一 |
≤量程的千分之一 |
≤量程的千分之一 |
|
精 度 |
≤±3%FS |
≤±1%FS |
≤±1%FS |
|
重 复 性 |
≤±3%FS |
≤±1%FS |
≤±1%FS |
|
响应时间 |
参考国标GB 12358-2024 |
优于国标GB 12358-2024 |
优于国标GB 12358-2024 |
|
检测方式 |
扩散式、流通式、泵吸式。 |
根据现场应用场景进行选择 |
扩散式、流通式。 |
|
采样方式 |
扩散式、压差式、泵吸式 |
|||
恢复时间 |
满足国标/行标/团标/企标 |
|||
选配检测参数 |
温湿度检测 |
量程：温度：-40-70℃；湿度：0-100%RH；无结露 |
||
液位检测 |
量程：0-5m/0-10m；(选配) |
|||
外挂第三方 |
支持第三方传感器接入；供电要求DC3.3V/DC5V； |
|||
功能参数 |
显示方式 |
320*240高清彩屏2.0寸，可显示时间、工作状态、 |
LCD段码液晶显示，可显示时间、 |
|
指示灯 |
3个LED指示灯，可显示不同的工作状态 |
|||
系统语言 |
中文（默认）和英文可切换，其它语言可以定制； |
英文字符 |
||
操作方式 |
1个物理开关机按键 |
磁吸开关 |
||
安装方式 |
壁挂式、吸顶式、杆式（横杆/竖杆） |
壁挂式、地埋式 |
||
通讯输出 |
有线信号：三线制4-20mA、电压0-5/10V 、三线制4-20mA+RS485、RS485 、Hart、CAN总线； |
无线信号：4G全网通、4G全网通（带双模式定位）、NB-IOT、LORA、WIFI、蓝牙 |
||
继电器输出 |
默认2组继电器输出（可选3组），继电器可设置延时/锁定/自恢复； |
/ |
||
防拆功能 |
/ |
有(选配) |
有(选配) |
|
AI语音播报 |
支持智能语音播报（选配） |
/ |
||
低功耗休眠 |
可自定义休眠时间及采样周期，采集和数据上传周期可配置，报警及故障信息实时上报（选配） |
|||
反吹扫功能 |
具有反吹扫功能，支持气泵调速和关闭功能；（选配） |
/ |
||
备电功能 |
在外部供电模式下，支持备用电池工作（选配） |
/ |
||
报警方式 |
显示屏闪屏报警、指示灯报警、远程无线输出报警、声光报警器报警（选配）、故障报警 |
|||
温度补偿 |
具有温度补偿功能（选配） |
|||
提醒功能 |
支持传感器到期提醒、标定周期提醒、低电量提醒； |
|||
存储功能 |
本地可存储操作记录1000条、 |
本地可存储标定记录4000条、报警记录
|
||
数据恢复功能 |
支持数据恢复功能、浓度校准误操作自动识别并阻止，可以避免由于操作不当引起的不良； |
|||
保护功能 |
间歇式检测、传感器自动保护功能 |
|||
远程设置 |
可通过4G、5G、WIF等无线通讯联网进行远程参数配置 |
|||
升级功能 |
支持使用烧录器或者仿真器可以对设备程序进行升级；支持SD卡升级；可通过平台进行远程升级。 |
支持使用烧录器或者仿真器可以对设备程序进行升级；可通过平台进行远程升级。 |
||
标定功能 |
零点自动校正功能；高点自动校正功能；温湿度标定功能；最大支持5级校准，确保测量的线性度和精度。 |
|||
复位与重启 |
设备支持硬件复位，设备内置硬件看门狗，保证终端死机时能够自动重启并恢复； |
|||
日志记录 |
可记录运行日志、操作日志、采集上传记录、超量程使用记录、校准日志等。 |
|||
数据安全 |
/ |
可支持安全芯片硬加密功能（选配） |
/ |
|
性能参数 |
工作温度 |
-40℃～70℃ |
根据现场应用场景进行选择 |
-40℃～70℃ |
工作湿度 |
10%～95%RH，无冷凝（湿度>90%RH，凝露可选配过滤器） |
根据现场应用场景进行选择 |
10%～95%RH，无冷凝（湿度>90%RH，凝露可选配过滤器） |
|
工作压力 |
86～106KPa（其他） |
根据现场应用场景进行选择 |
86～106KPa（其他） |
|
功耗 |
结合传感器原理及仪表功能需求来决定； |
|||
重 量 |
3.7KG（标准款） |
根据现场应用场景进行积木组合 |
2KG（标准款） |
|
供电 |
12-36DCV，典型供电24VDC，支持3.6VDC电池供电 |
电池供电DC5-7.2V |
||
上报缓存 |
在设备通信异常时上传失败的数据可缓存本地，当通信恢复后下一次上报周期或事件时，再补传至平台；缓存大小：1000条数据 |
|||
使用寿命 |
仪表：＞5年；传感器（具体由选择型号确定） |
|||
总体尺寸 |
标准尺寸：120mm*246.5mm(直径*高） |
/ |
标准尺寸： |
|
接线口尺寸 |
内螺牙M20*1.5（ G1/2内螺牙、G3/4内螺牙、1/2NPT内螺牙、 |
/ |
||
产品认证 |
隔爆：Ex db llC T6 Gb, Ex tb llC T80℃ Db； |
隔爆：Ex db llC T6 Ga, Ex tb llC T80℃ Db |
||
附件 |
包装纸盒、说明书、保修卡、出厂检测报告、遥控器（赠品）、标定罩（选配）、电源适配器（选配）、 |
|||

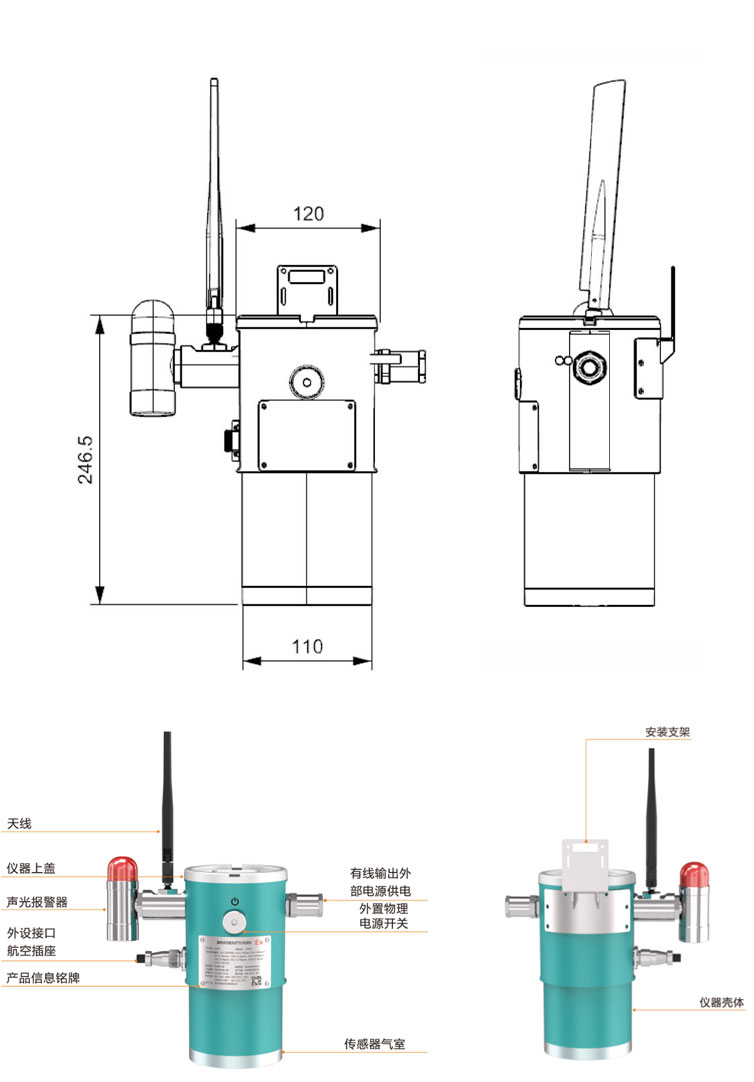

产品尺寸图

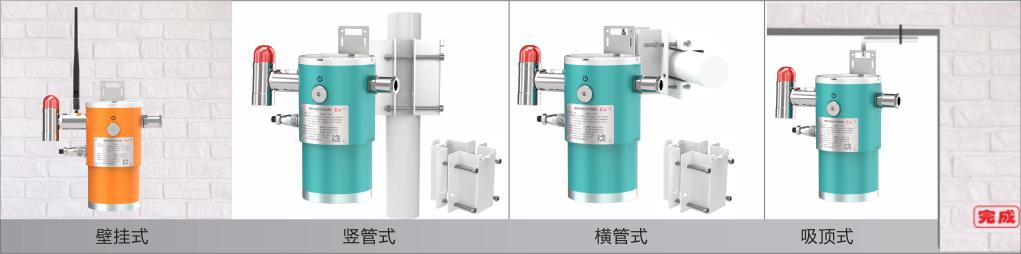

使用示意图
系统通讯解决方案
